加工事例
打抜き加工
トムソン型を使用しての打抜き加工(フルカット)
紙、不織布、フィルムはもちろん硬質素材も打抜き可能です。
また両面テープを貼り合わせての打抜きも可能です。
下記は一例です、その他様々な材料を加工できますので一度ご相談ください。

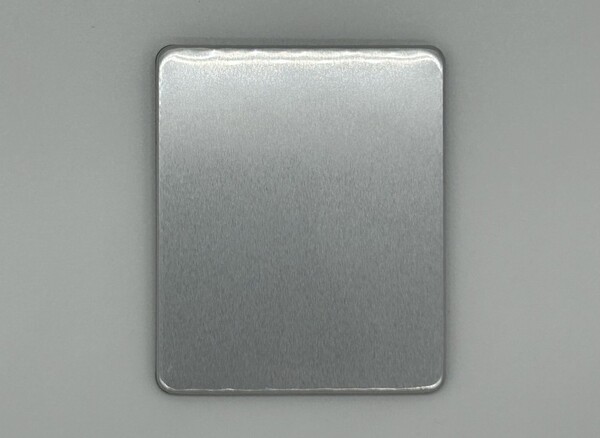

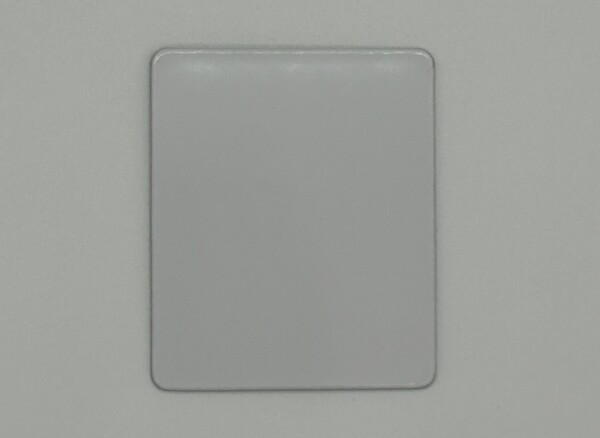

アルミ複合板 ｔ＝1.5ｍｍ
アルミ複合板 ｔ＝3ｍｍ
スチール複合板 ｔ＝1ｍｍ
アルミ板 ｔ＝0.3
段ボール
プラダン

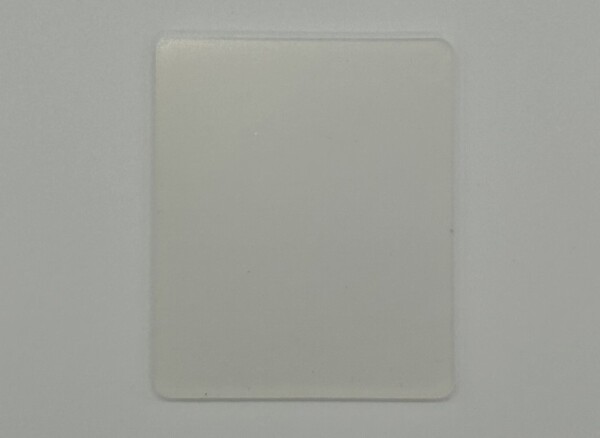

塩ビ板 ｔ＝0.5
塩ビ板 ｔ＝1
塩ビ板 ｔ＝2

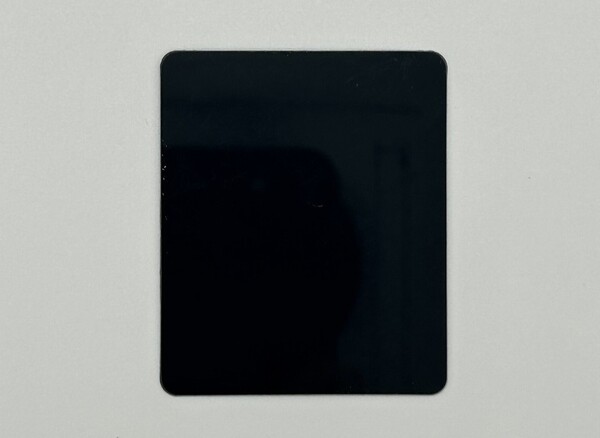

PET板 ｔ＝0.5
PET板 ｔ＝1
PP板 ｔ＝1
ネオプレーンゴム ｔ＝0.5
ゴム板 ｔ＝1
シリコン板 ｔ＝3
厚紙

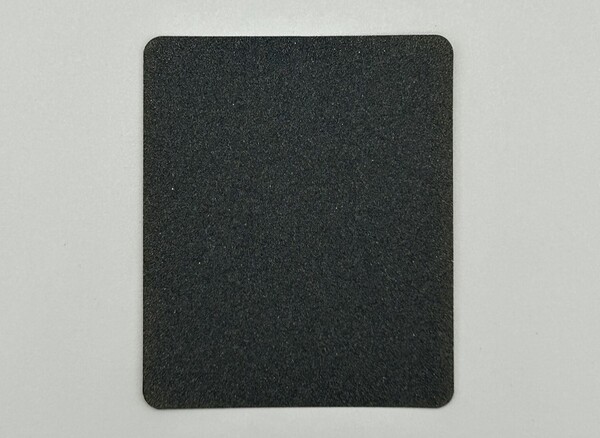

サンドペーパー ＃240
耐水ペーパー ＃240

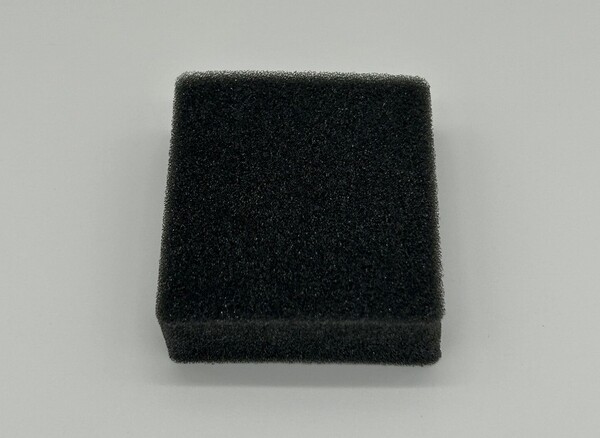

ウレタンフォーム ｔ＝15

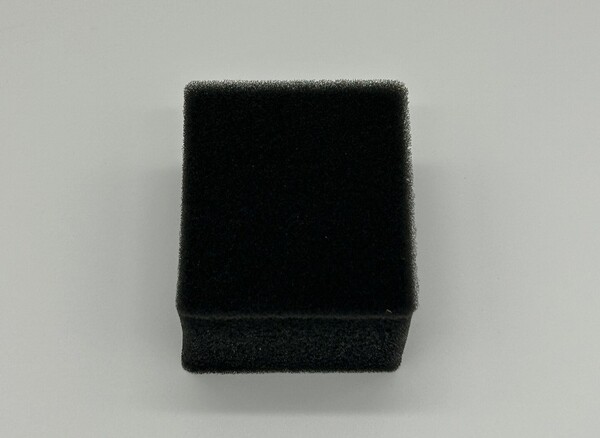

ウレタンフォーム ｔ＝30
ハーフカット加工
主に剥離紙や両面テープなどを貼り合わせ
剥離紙1枚分、刃の高さを調整し剥離紙を残した状態で加工します。
これにより剥離紙より剥がしやすくなり、またシートに複数丁付けした場合は
打抜き加工より員数管理が容易になります。

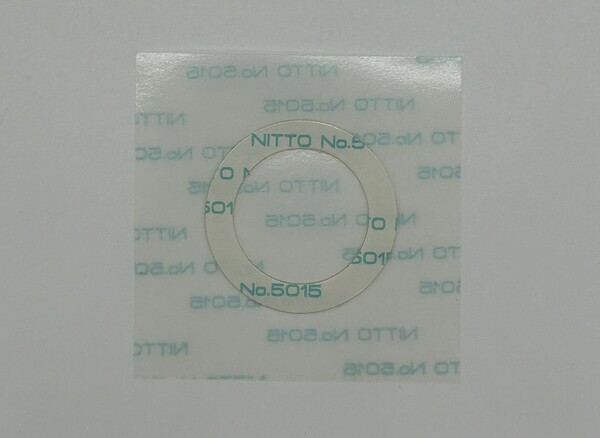

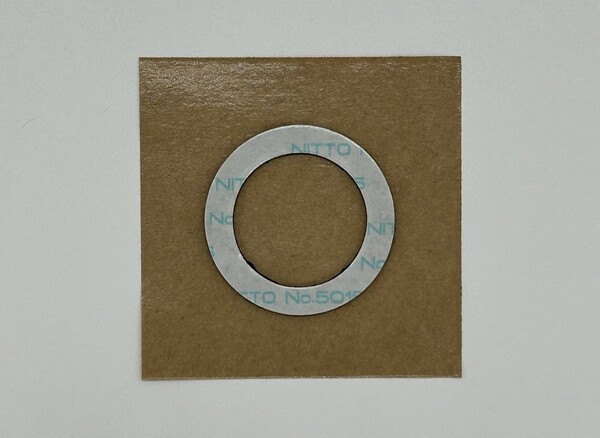

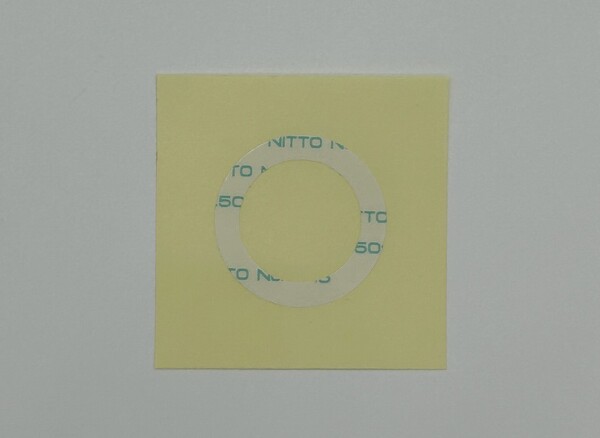

両面テープ 基材 不織布
剥離紙 貼り合わせ
不織布
両面テープ 貼り合わせ

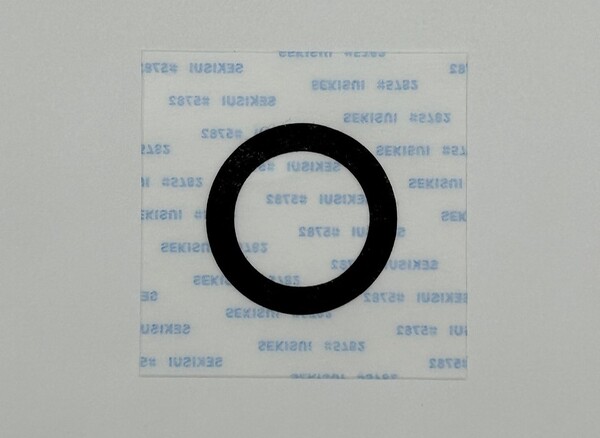

アクリルフォームテープ
剥離紙 貼り合わせ

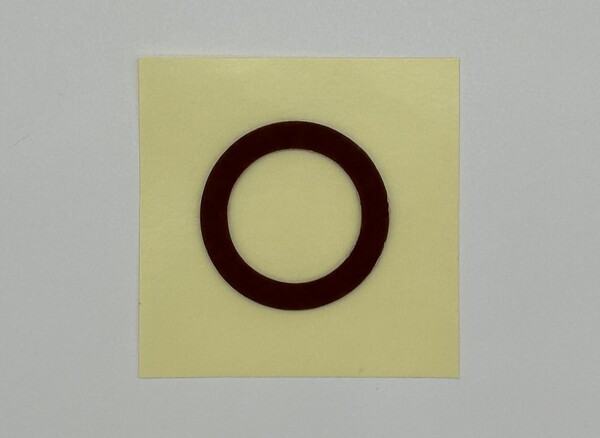

ゴム板 t=1
両面テープ 貼り合わせ
ゴム板 t=1
裏表に両面テープ 貼り合わせ

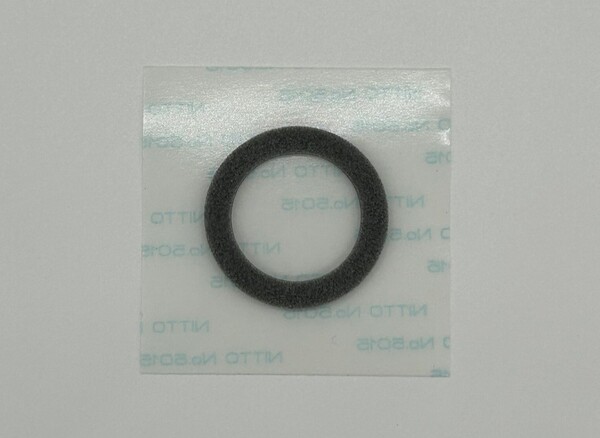

ウレタンフォーム t=3
両面テープ 貼り合わせ

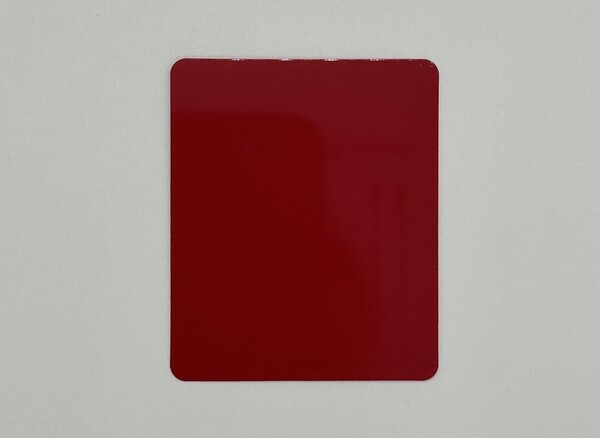

PET板 t=0.5
裏表に両面テープ 貼り合わせ

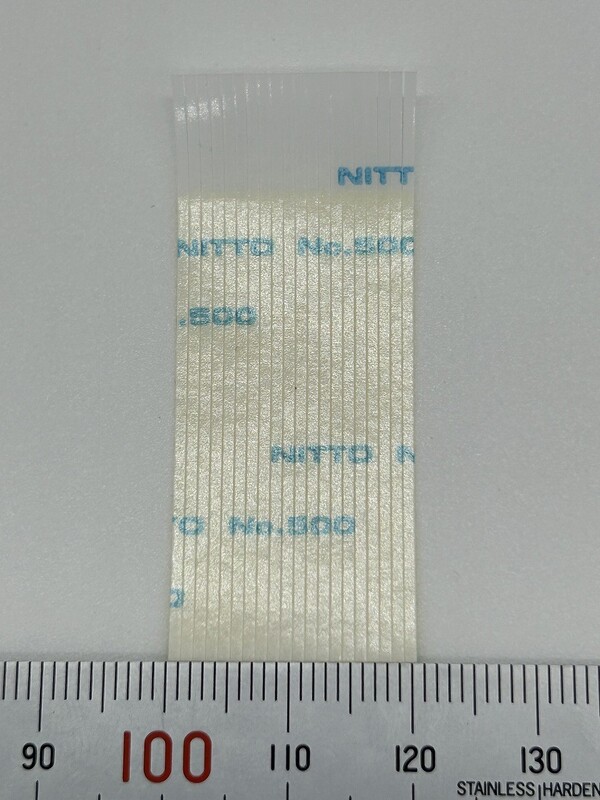

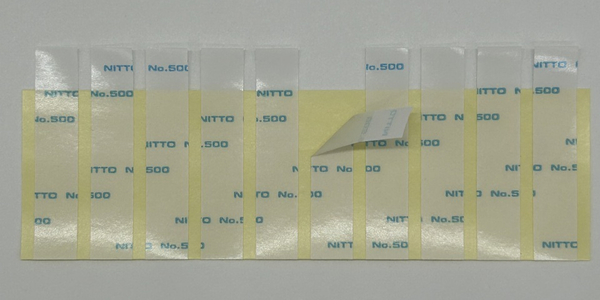

両面テープ 基材 不織布
1ｍｍ幅でハーフカット

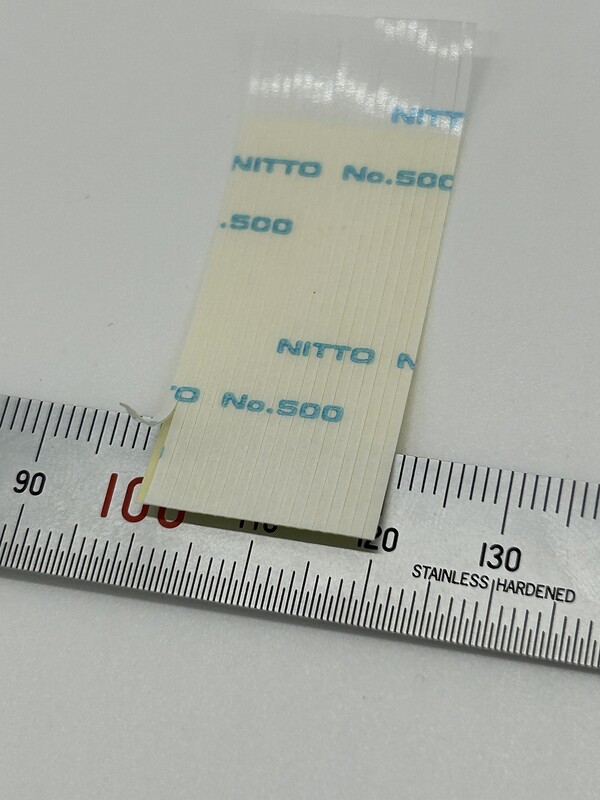

両面テープ 基材 不織布
1ｍｍ幅でハーフカット

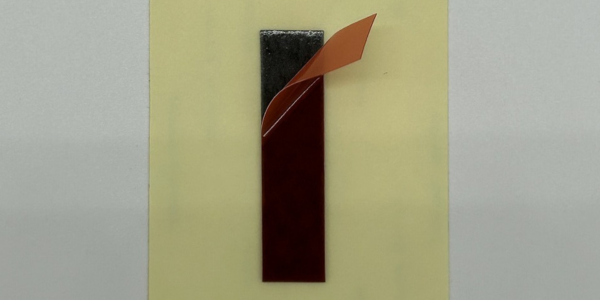

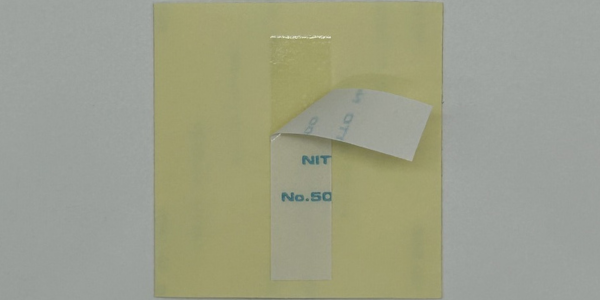

ハーフカット加工(剥ぎ代付)
ハーフカット加工を裏表からすることにより
剥ぎ代を持って台紙から剥がし、テープを対象物に貼り付けた後
剥ぎ代をつまんで剥離紙を剥がすことができます。
そのため粘着面に触れることなく作業が可能ですので、粘着力が落ちる心配もありません。
また同じ形のものを打ち抜き加工したものより、格段に作業効率が上がります。
ただし剥ぎ代分の材料は、ロスになりますので作業効率と材料費を考える必要があります。

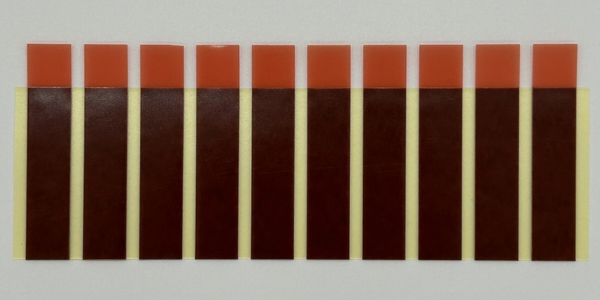

丁付けし、員数管理もしやすく
作業効率も上がります。

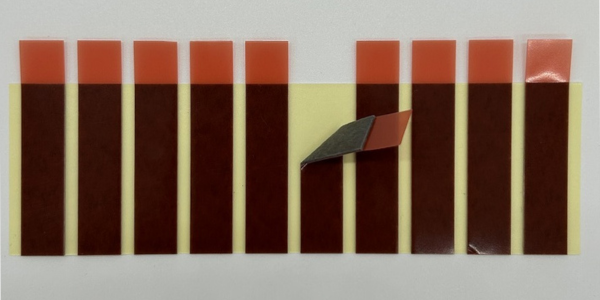

剥ぎ代を持って剥し
対象物に貼り付け後も
剥ぎ代を持って剥がすことができます。
再接着(ブロッキング)が起こりやすい材料は
間隔をあけることによりご対応可能です。
台紙(剥離紙)から剥しにくい場合は、剥離力の弱い(剥しやすい)ものでご対応可能です。
剥ぎ代の寸法はサンプルを作り、最適な寸法をご指定ください。
ハーフカット加工(剥ぎ代付)の上記2点は、1本刃のみで製作しております。
直線だけの簡単な形状は、手持ちの1本刃でサンプル製作可能ですのでトムソン型費は不要です。
こんなサンプルが欲しいけどトムソン型作らずに製作できる？
などお気軽にご相談ください。
